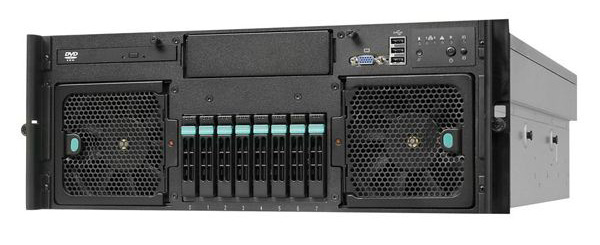

联想 万全 R630 G7
| 主机性能 | ||
| CPU | CPU采用 FC-mPGA6的封装形式， 604pin；FSB为 1066MT/s，最高带宽可以达到 8.5GB/s；支持 Intel® EM64TTM；采用Intel® CoreTM架构；支持 Intel® SpeedStepTM；支持 Intel® VT技术； | |
| SMP | 支持 4颗处理器，最多 16个物理核心注：CPU数量和类型需 OS配合方可正确被 OS识别。 | |
| 系统总线频率 | 最高可支持 1066MHz | |
| 内存类型 | 支持 Registered ECC FBD I 667 DDRII内存 | |
| 内存扩展板（可选） | 最多支持 4个内存板； FBD I 667（时序为 5-5-5规格内存）；支持*8，*4，Single-Rank，Double-Rank规格的 DDR II内存封装；支持DDR 512M/1G/2G bit 技术的DRAM颗粒；通过内存条上 AMB芯片实现闭环温度控制；（Close Loop）通过内存板上温控芯片实现开环温度控制；(Open Loop)通过 PCI-E *16的物理接口与主板连接；通过内存板上 LED灯直观指示每个内存DIMM的错误；支持内存的镜像和热备； | |
| 内存插槽及内存容量 | 每板 8个内存插槽 | |
| SAS控制器 | 随配置不同，SAS方案略有不同。 1、Intel SAS卡 0701方案：通过 PCI-E*4连接主板，理论最大带宽 2.5Gbps；提供 8个最高可达 3.0Gbps的数据通道；支持 SAS IR：支持 RAID 0；RAID 1；RAID 1a；可通过添加 ROMB Key和 ROMB Cache升级为 Intel SAS RAID模块 0702方案；2、Intel SAS RAID模块 0702方案：通过 PCI-E*4连接主板，理论最大带宽 2.5Gbps；提供 8个最高可达 3.0Gbps的数据通道；支持 RAID 0；RAID 1；RAID 5；RAID 6；RAID 10；RAID 1a；RAID 50；RAID 60；支持 512M DDR II 667的 RAID Cache；可通过增加 IBBU（RAID电池），加强 RAID数据的可靠性； 3、LSI外插RAID卡方案：具体指标随 RAID卡不同略有不同，具体指标请参考相关手册。 4、联想 3008E SAS方案：通过 PCI-E*4连接主板，理论最大带宽2.5Gbps；提供 8个最高可达 3.0Gbps的数据通道；此卡采用 LSI 1068E芯片； | |
| 显示 | 集成 PCI ATI ES1000显示芯片，显存 32MB | |
| SATA控制器 ESB2 | 集成 SATA II六口控制器； SATA 0：通过SATA-PATA转接板连接 DVD或 Combo； SATA 1-4：连接到 SATA配置的 SATA背板，最多可以连接 4块 SATA II硬盘，最高提供 3Gbps的数据传输速率； | |
| 网络 | 集成一个千兆以太网络芯片（采用 Intel 82563方案），提供两个千兆以太网接口；可选择系统特制的Intel 82575网卡0703，（采用 Intel 82575方案） | |
| CD-ROM | 支持 DVDROM/Combo | |
| USB | 支持 5个外部 USB2.0接口（机箱前部 3个，后部 2个）；支持一个内部 USB2.0接口，可连接USB2.0磁带机；注：因部分操作系统的问题，可能安装过程中需要禁用 USB2.0功能，安装完成后部分可以打开。 | |
| 键盘/鼠标 | 由于本机型只支持 USB接口，所以本系统提供两种解决方案： 1、USB键盘/鼠标； 2、USB-PS/2 1转 2的转接线；由于本机型多配合 KVM切换器使用，请用户根据实际需求选择；注：转接线与部分老式 KVM切换器存在兼容性问题，请用户尽量选择优质切换器。 | |
| 软驱 | USB软驱 | |
| 扩展性能 | ||
| PCI |
Slot 1 PCI-E*8 支持 PCI-Hot-plug Slot 2 PCI-E*8 支持 PCI-Hot-plug Slot 3 PCI-E*8 Slot 4 PCI-E*8 Slot 5 PCI-E*4 Slot 6 PCI-E*4 Slot 7 PCI-E*4 |
|
| Intel 82575网卡0703（可选） | 集成 Intel 82575双口千兆网卡，支持 IOAT | |
| Intel SAS卡 0701（可选） | 采用 LSI 1078方案 | |
| 磁盘扩展能力 | 支持最大 8块热插拔 2.5寸 SAS硬盘 | |
| 外部驱动器扩展能力 | 1×5.25英寸 | |
| 外部设备接口 | 2×串口（其中 1个位于主板后 I/O，1个需要用户自行扩展） 2×VGA接口（一个在前面板）5×USB接口（其中 2个位于主板后 I/O，3个在前面板） 2×千兆以太网口（ RJ45） | |
| 系统散热性能 | ||
| 系统风扇数量 | 1+1内存风扇；（内存板后部）（可扩展至 2+2）1+1系统风扇；（机箱前部） | |
| 电源特性 | ||
| 电源输入电压 | 200～240V / 50-60Hz | |
| 电源功率 | 1570W电源（可扩展至 1+1冗余电源） | |
| 环境特性 | ||
| 环境温度 | 工作环境：10℃～35℃运输/储存环境：-40℃～70℃注：环境温度在 23℃左右时，系统噪音为最低，请用户注意调整机房环境温度。请用户注意，经过储运的服务器，请在开箱前将其放置在机房环境下，至少 24小时后再上电开机，以避免因为环境变化较快，直接上电造成的电子器件的损坏。 | |
| 环境湿度 | 工作环境：35-80％相对湿度运输/储存环境：20-93％相对湿度 | |
| 系统尺寸（R630 G7） | 173mm×447mm×706mm（高度×宽度×深度） | |
| 前部所需空间 | ≥76mm（入口气流温度小于 30℃） | |
| 侧面所需空间 | ≥25mm | |
| 后部所需空间 | ≥152mm（无入口气流限制） | |
| 系统重量 | 最大配置 40kg(R630 G7) | |
| 系统安全性 | A级产品，请勿与人员同室放置。 | |
| 噪音与散热注意： 1、当本机型所有风扇全速运转时，噪音值会达到75dB左右； 2．当环境温度为 23摄氏度以下时，噪音值在55dB±10%以下；（BIOS中噪音部分选择为 Open Loop，海拔为301-900m） 3．随着环境温度的升高，和系统业务的增加，各部件的发热量增加，会出现风扇提高转速的现象，此为正常现象； 4、由于目前电子器件的功率和工作频率越来越高，导致系统的散热需求越来越高，所以为了使四路服务器能够更稳定的工作，请注意保持机房温度；5、由于本机型风扇高速运转产生的噪音较高，并且因为本机的电磁辐射等级为 Class A。所以特别提请各位用户，将此机型放置在专用机房使用。 | 系统散热分为三个模块进行，根据安置在特定位置的传感器的温度，通过调节风扇的转速来达到智能控温的效果。 1．前部风扇：采集前面板的传感器温度值； 并且兼顾四个 CPU，四个内存板前部，两个电源和主板温度。 启动时转速为90%；（若此传感器失效，也会以 90%运行） S2休眠状态为 100% 最小正常转速为 20% | |
| 前面板温度（摄氏度） | 前风扇转速（%） | |
| 0 | 20 | |
| 16 | 21 | |
| 18 | 22 | |
| 20 | 23 | |
| 22 | 24 | |
| 24 | 25 | |
| 26 | 32 | |
| 27 | 39 | |
| 28 | 46 | |
| 29 | 53 | |
| 30 | 59 | |
| 31 | 66 | |
| 32 | 73 | |
| 33 | 80 | |
| 34 | 80 | |
| 2．右侧内存风扇：采集前面板温度，并根据内存板 A/B前部温度和内存板 A-B间的温度差来调节转速。 注意：本手册以内存风扇冗余配置为例进行说明。 | ||
| 前面板温度（摄氏度） | 前风扇转速（%） | |
| 0 | 30 | |
| 16 | 31 | |
| 18 | 32 | |
| 20 | 33 | |
| 22 | 34 | |
| 24 | 35 | |
| 26 | 36 | |
| 27 | 37 | |
| 28 | 38 | |
| 29 | 40 | |
| 30 | 41 | |
| 31 | 42 | |
| 32 | 43 | |
| 33 | 44 | |
| 34 | 44 | |
| 3．左侧内存风扇：采集前面板温度，并根据内存板 C/D前部温度和内存板 C-D间的温度差来调节转速。 注意：本手册以内存风扇冗余配置为例进行说明。 | ||
| 前面板温度（摄氏度） | 前风扇转速（%） | |
| 0 | 30 | |
| 16 | 31 | |
| 18 | 32 | |
| 20 | 33 | |
| 22 | 34 | |
| 24 | 35 | |
| 26 | 36 | |
| 27 | 37 | |
| 28 | 38 | |
| 29 | 40 | |
| 30 | 41 | |
| 31 | 42 | |
| 32 | 43 | |
| 33 | 44 | |
| 34 | 44 | |
| 兼容操作系统及随机软件 | ||
| 兼容操作系统（ Intel SAS RAID模块0702）（可选） |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat Enterprise Linux 5.0 32bit Redhat Enterprise Linux 5.0 X64 Redhat EL AS 4.0 Update 4 32bit Redhat EL AS 4.0 Update 4 X64 Redhat EL AS 4.0 Update 5 32bit Redhat EL AS 4.0 Update 5 X64 Suse 10+SP1 32bit Suse 10+SP1 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 Redflag 5.0 DC Server 32bit+SP1 Redflag 5.0 DC Server X64+SP1 |
|
| 兼容操作系统（ Intel SAS卡0701）（可选） |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat Enterprise Linux 5.0 32bit Redhat Enterprise Linux 5.0 X64 Redhat EL 4.0 AS Update 4 32bit |
|
|
Redhat EL 4.0 AS Update 4 X64 Redhat EL 4.0 AS Update 5 32bit Redhat EL 4.0 AS Update 5 X64 Suse 10+SP1 32bit Suse 10+SP1 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 Redflag 5.0 DC Server 32bit+SP1 Redflag 5.0 DC Server X64+SP1 |
||
| 慧眼高级版 RMM2兼容OS 注：必须配置Intel82575网卡卡（可选）。 |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat EL 4.0 AS Update 4 32bit Redhat EL 4.0 AS Update 4 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 |
|
| 慧眼导航版自动安装支持 OS |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat EL AS 4.0 Update 4 32bit Redhat EL AS 4.0 Update 4 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 |
|
| 兼容操作系统（ Intel 82575网卡）（可选） |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat Enterprise Linux 5.0 32bit Redhat Enterprise Linux 5.0 X64 Redhat EL AS 4.0 Update 4 32bit Redhat EL AS 4.0 Update 4 X64 Suse 10+SP1 32bit Suse 10+SP1 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 |
|
| 随机软件 | 预装 PC DOS7.0 万全服务器导航光盘万全慧眼 III专业版 | |
