IBM 7316-TF3 KVM控制台切换器和线缆配置:
IBM P系列服务器的切换器及相关线缆图如下。此切换器可以在显示套件7316-TF3中定购，
产品编号为fc#4283。
fc#4283切换器可以连接一套鼠标、键盘、显示器做为本地的Console使用，鼠标、键盘可以是PS/2或者USB接口，如下图一所示。右边的8个ARI端口可以用来连接服务器，用于连接服务器的各种线缆如下图所示。

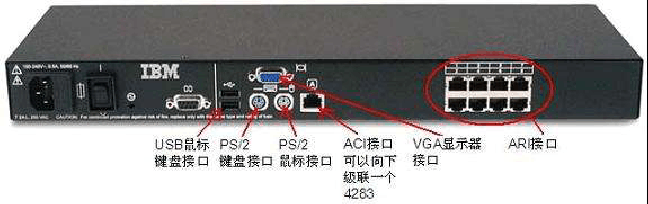

图一 切换器，fc#4283
目前，在e-config工具中，可以配置的线缆为fc#4268和fc#4269；这两种线缆可用于环形连接，订购一个fc#4268或fc#4269包含四根线缆，可以连接4台服务器。1个ARI端口最多支持4组fc#4268或fc#4269线缆串联，支持16台服务器。一个fc#4283最多可以连接128台服务器。

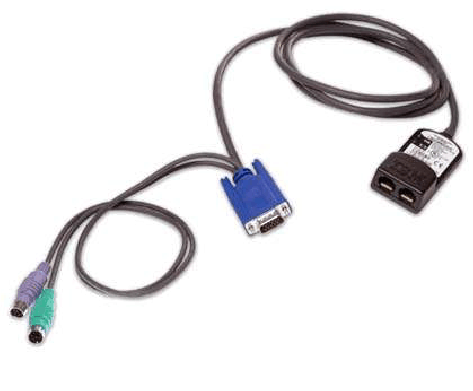

图二 PS/2型的串联线缆(KCO)，fc#4268

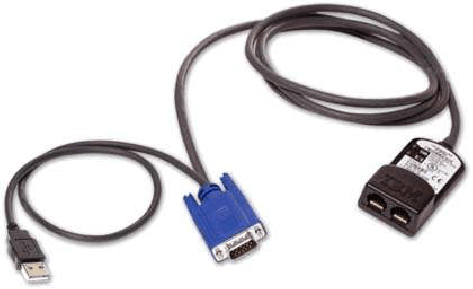

图三 USB型的串联线缆(UCO)，fc#4269
下图显示了线缆之间采用串接的方式，每两根线缆之间用双绞线连接，双绞线的长度最长支持10米。如果服务器和7316-TF3之间的距离较远的话，可以根据实际情况制作合适长度的双绞线。

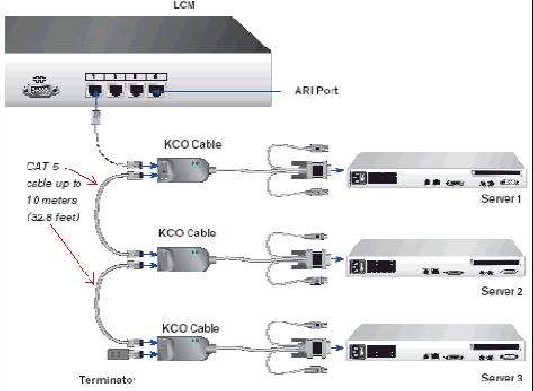

图四 线缆串接方式
