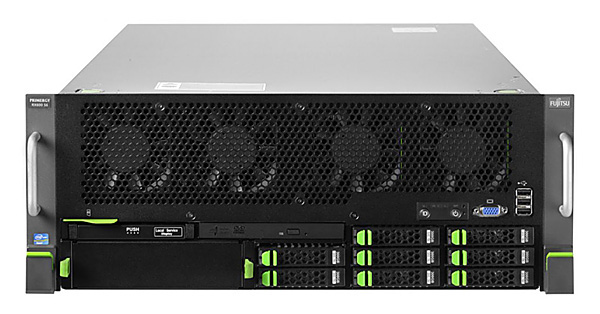

PRIMERGY RX600 S5
| 机箱类型 | 机架式 |
| 主板 | |
| 主板类型 | D 2870 |
| 芯片组 | 英特尔®至强®7500平台 |
| 处理器数量和类型 | 2 - 4 x 英特尔®至强®处理器7500系列 |
| 处理器选项 |
英特尔®至强®处理器E7520 4C/8T, 1.86GHz, 二级高速缓存: -, 三级高速缓存: 18MB, （高速模式: No, 4.8GT/s, 95W） 英特尔®至强®处理器E7530 6C/12T, 1.86GHz, 二级高速缓存: -, 三级高速缓存: 12MB, （高速模式: 0/1/1/2, 5.86GT/s, 105W） 英特尔®至强®处理器E7540 6C/12T, 2.00GHz, 二级高速缓存: -, 三级高速缓存: 18MB, （高速模式: 0/1/1/2, 6.4GT/s, 105W） 英特尔®至强®处理器L7545 6C/12T, 1.86GHz, 二级高速缓存: -, 三级高速缓存: 18MB, （高速模式: 0/1/3/5, 5.86GT/s, 96W） 英特尔®至强®处理器L7555 8C/16T, 1.86GHz, 二级高速缓存: -, 三级高速缓存: 24MB, （高速模式: 1/2/4/5, 5.86GT/s, 95W） 英特尔®至强®处理器X7542 6C/6T, 2.66GHz, 二级高速缓存: -, 三级高速缓存: 18MB, （高速模式: 0/1/1/1, 5.86GT/s, 130W） 英特尔®至强®处理器X7550 8C/16T, 2.00GHz, 二级高速缓存: -, 三级高速缓存: 18MB, （高速模式: 1/2/3/3, 6.4GT/s, 130W） 英特尔®至强®处理器X7560 8C/16T, 2.26GHz, 二级高速缓存: -, 三级高速缓存: 24MB, （高速模式: 1/2/3/3, 6.4GT/s, 130W） |
| 处理器说明 | 最少须配置2个处理器，不同类型的处理器不可混用 |
| 内存插槽数量 | 64个（每块内存板8个插槽，共8块内存板） |
| 内存插槽类型 | DIMM(DDR3）registered |
| 内存容量（最小-最大） | 8GB - 512GB |
| 内存保护 | 高级ECC |
| 内存纠错 | |
| SDDC | |
| 支持内存镜像 | |
| 支持热备份内存 | |
| 内存说明 | 内存模块安装在内存板上（每块内存板8个DIMM插槽） |
| 基本单元预装两个内存板。您也可选装更多数量的内存板。 | |
| 内存选项 | 32GB（4个8GB模块），DDR3，registered，ECC，1333 MHz，PC3-10600，DIMM |
| 16GB（4个4GB模块），DDR3，registered，ECC，1333 MHz，PC3-10600，DIMM | |
| 8GB（4个2GB模块），DDR3，registered，ECC，1333 MHz，PC3-10600，DIMM | |
| 内存模块说明 | 内存模块将以每订购单代码4个DIMM的方式交付。 |
| 英特尔®7500 Scalable Memory Buffer支持最大1066MHz的内存时钟频率。 | |
| 16GB的DIMM模块支持1 TB内存容量。 | |
| 接口 | |
| USB端口 | 6个USB2.0端口（前面板3个，后面板2个，内置1个） |
| 图形（15针） | 2个VGA接口（前面板1个，后面板1个） |
| 串口1（9针） | 2个RS-232-C |
| LAN/以太网（RJ-45） | 4个千兆位/秒以太网端口 |
| 维修LAN（RJ45） | 1个专用维修LAN端口，用于iRMC S2（10/100 Mbit/s） |
| 维修LAN流量可切换到共享板载Gbit LAN端口 | |
| 板载或集成控制器 | |
| RAID控制器 | 8端口SAS RAID 0/1或者RAID 5/6控制器（可选） |
| 远程管理控制器 | 集成远程管理控制器（iRMC S2，带32 MB内存，包括图形控制器），兼容IPMI 2.0 |
| 插槽 | |
| PCI-Express 2.0 x4 (机械插槽 x8) | 3个全高插槽（2个1/2 长插槽，1个3/4长插槽） |
| PCI-Express 2.0 x8 | 4个全高插槽（均为3/4长插槽） |
| PCI-Express 2.0 x16 | 1个全高插槽（均为3/4长插槽） |
| PCI-Express x4（机械插槽 x8） | 2个半高插槽（均为1/2长插槽） |
| 驱动器托架 | |
| 硬盘托架 | 8个2.5英寸热插拔托架 |
| 驱动器托架 | 1个用于CD-RW/DVD的5.25/0.5英寸托架 |
| 1个用于备份设备的5.25/1.6英寸托架 | |
| 系统概述 | |
| 风扇数量 | 8 |
| 风扇配置 | 热插拔 |
| 风扇说明 | 不同基本单元：带4个风扇（不冗余）或者带8个风扇（冗余）。 |
| 操作面板 | |
| 操作按钮 | On/off开关 |
| NMI按钮 | |
| 重置按钮 | |
| 标识按钮 | |
| LED状态指示灯 | 系统状态（琥珀色/黄色） |
| 指示（蓝色） | |
| 硬盘访问（绿色） | |
| 电源（琥珀色/绿色） | |
| 系统背面： | |
| 系统状态（琥珀色/黄色） | |
| 指示（蓝色） | |
| 维修显示 | ServerView本地维修显示（LSD） |
| BIOS | |
| BIOS特性 | 基于ROM的设置工具 |
| 恢复BIOS | |
| BIOS设置保存和还原 | |
| 通过USB设备更新本地BIOS | |
| 主要Windows和Linux版本的在线更新工具 | |
| 通过ServerView Update Manager进行本地和远程更新 | |
| SMBIOS v2.4 | |
| 支持远程PXE启动 | |
| 支持远程iSCSI启动 | |
| 操作系统 | |
| 支持的操作系统 | Microsoft® Windows server® 2003 R2 |
| Microsoft® Windows server® 2008 R2 | |
| Novell SUSE Linux Enterprise server | |
| Red Hat Enterprise Linux | |
| VMware vSphere 4.0 | |
| Citrix® XenServer™ | |
| 说明: 其他版本的Linux可根据需求而定 | |
| 操作系统版本链接 | http://ts.fujitsu.com/software |
| 服务器管理 | |
| 标准 | ServerView Suite: |
| SV installation Manager | |
| SV Operation Manager | |
| SV RAID Manager | |
| SV Update Management | |
| SV Power Management | |
| SV Agents | |
| 在线更新包，用于BIOS、固件驱动器和ServerView Agents | |
| ServerView Integration解决方案,用于Microsoft SMS、MOM、 SCOM、SCCM和Altiris Deployment Solution | |
| ServerView Deployment Manager（30天全功能试用版本） | |
| 选件 | ServerView Remote Management |
| 用于Tivoli TEC®、Tivoli NetView、HP NNM和HP Operations Manager ServerView Deployment Manager | |
| （全功能无限制版本） | |
| iRMC S2 Advanced Pack | |
| 服务器管理说明 | 关于操作系统依赖性和ServerView Suite软件产品的详细说明，请参阅专门的产品数据手册。 |
| 尺寸/重量 | |
| 机架式（宽x深x高） | 482.6 mm（含挡板）/ 445mm（不含挡板）x 770 x 176 mm |
| 机架安装深度 | 728 mm |
| 机架高度单元 | 4U |
| 19英寸机架 | 是 |
| 机架安装电缆深度 | 100 mm（推荐1000 mm机架） |
| 重量 | 最大46 kg |
| 重量说明 | 实际重量根据配置而定。 |
| 机架集成套件 | 作为选件提供 |
| 环境 | |
| 噪音 | 根据ISO 7779标准测量并根据ISO 9296标准发布 |
| 声压（LpAm） | 46dB（A）（空闲）/51dB（A）（运行） |
| 声功率（LWAd；1B=10dB） | 6.2B（空闲）/6.6B（运行） |
| 噪音说明 | 环境温度<23°C |
| 工作环境温度 | 10-35°C |
| 工作相对湿度 | 10-85%（无冷凝） |
| 电气指标值 | |
| 电源配置 | 最多4个热插拔电源。 |
| 基本单元标配2个电源，第三和第四个电源作为选件 | |
| 电源最大输出 | 850W |
| 热插拔电源冗余 | 是 |
| 额定电压范围 | 100-127V/200-240V |
| 额定频率范围 | 50-60Hz |
| 额定最大电流 | 18A/14A（100V/240V） |
| 最小有效功率（每系统单元） | 750W |
| 最大有效功率（每系统单元） | 1950W |
| 额定最大电流 | 3360W |
| 热排放量 | 7020.0kJ/h（6653.7BTU/h） |
| 硬盘驱动器 |
SSD SATA, 3Gb/s, 64GB, 热插拔, 2.5英寸 SSD SATA, 3Gb/s, 32GB, 热插拔, 2.5英寸 HDD SATA, 3Gb/s, 500GB, 7200rpm, 热插拔, 2.5英寸 HDD SATA, 3Gb/s, 160GB, 7200rpm, 热插拔, 2.5英寸 HDD SAS, 6Gb/s, 300GB, 10000rpm, 热插拔, 2.5英寸 HDD SAS, 6Gb/s, 146GB, 15000rpm, 热插拔, 2.5英寸 HDD SAS, 6Gb/s, 146GB, 10000rpm, 热插拔, 2.5英寸 HDD SAS, 6Gb/s, 73GB, 15000rpm, 热插拔, 2.5英寸 |
| 硬盘驱动器说明 | 1GB=10亿字节，表示硬盘驱动器容量。 |
| 可访问容量可能有所差异，具体视使用的软件而定 | |
| 磁带驱动器 |
DDS Gen5、36GB、3MB/s、半高、USB2.0 LTO2HH Ultrium、200GB、24MB/s、半高、SAS 3Gb/s LTO3HH Ultrium、400GB、60MB/s、半高、SAS 3Gb/s LTO4HH Ultrium、800GB、120MB/s、半高、SAS 3Gb/s RDX Drive、80GB、160GB、320GB、500GB、25MB/s、半高、USB2.0 |
| 光盘驱动器 |
蓝光Disc™ Combo驱动器（2x BD-ROM、8x DVD、24x CD）、纤薄型、SATA I DVD Super Multi（8x DVD/DVD+RW、6x DVD-RW、5x DVD-RAM、24x CD/CD-R、16x CDRW）、纤薄型、 SATA I |
| SCSI/SAS控制器 |
SCSI控制器、320 MB、1ch内部/外部、PCIe x1 SAS 控制器、3 Gb、内部 4 个端口、外部 4 个端口 PCIe x4 |
| RAID控制器 |
RAID5/6控制器、SAS 6 Gb、LSI、外部8个端口 RAID级别：0、1、1+0、5、5+0、6、6+0、512 MB高速缓存、可选BBU（基于LSI SAS2108） 集成RAID 5/6控制器、SAS 6 Gb、内部8个端口 RAID级别：0、1、1+0、5、5+0、6、6+0、512 MB高速缓存、可选BBU（基于LSI SAS2108） 集成RAID 0/1控制器、SAS/SATA 6 Gb、内部8个端口 RAID级别：0、1、10，不支持BBU（基于LSISAS2008） 集成RAID 0/1控制器、SAS/SATA 3 Gb、内部4个端口 RAID级别：0、1、1E、不支持BBU、用于内置SAS磁带（基于LSI 1064e） |
| 光纤通道控制器 |
光纤通道控制器1 x 4 Gb Emulex LPe1150 MMF LC 光纤通道控制器2 x 4 Gb Emulex LPe11002 MMF LC 光纤通道控制器1 x 4 Gb Qlogic QLE2460 MMF LC 光纤通道控制器2 x 4 Gb Qlogic QLE2462 MMF LC 光纤通道控制器2 x 8 Gb Emulex Lpe12002 MMF LC 光纤通道控制器1 x 8 Gb Emulex LPe1250 MMF LC |
| LAN控制器 |
聚合网络适配器2 x 10 Gb Emulex Oce10102 以太网控制器1 x 1 Gb英特尔®PRO/1000 PF服务器适配器 以太网控制器2 x 10 Gb英特尔®10 Gigabit XF SR双端口服务器适配器 以太网控制器2 x 10 Gb英特尔®以太网服务器适配器X520-DA2 以太网控制器2 x 1 Gb英特尔®PRO/1000 PT双端口服务器适配器 以太网控制器4 x 1 Gb英特尔®PRO/1000 PT四端口服务器适配器 |
| 机架基础架构 | 第三方机架2U理线器 19英寸数据中心/PRIMECENTER机架理线器完全展开机架套件（760mm），免工具安装 |
