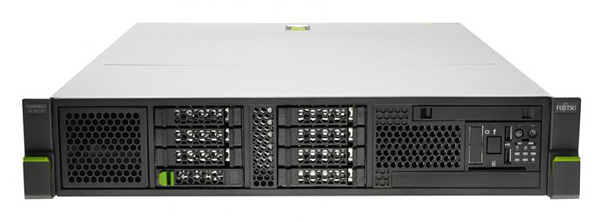

PRIMERGY RX300 S7
| 机壳类型 | 机架式 | 机架式 |
| 存储驱动器架构 | 6×3.5” SAS/SATA | 最大 16×2.5” SAS/SATA |
| 电源 | 热插拔 | 热插拔 |
| 主板 | ||
| 主板类型 | D2939 | |
| 芯片组 | 英特尔®C600 (英特尔®Patsburg A) | |
| 处理器数量和类型 | 1 – 2个英特尔®至强®处理器 E5-2600产品家族 | |
| 处理器 |
英特尔®至强®处理器 E5-2603 （4C/4T、1.80 GHz、三级高速缓存： 10 MB，Turbo：不支持、6.4GT/s，内存总线：1066MHz、80 W） 英特尔®至强®处理器 E5-2609 （4C/4T、2.40 GHz、三级高速缓存： 10 MB，Turbo：不支持、6.4GT/s，内存总线：1066MHz、80 W） 英特尔®至强®处理器 E5-2620 （6C/12T、2.00 GHz、三级高速缓存： 15 MB，Turbo：支持、7.2GT/s，内存总线：1333MHz、95 W） 英特尔®至强®处理器 E5-2630 （6C/12T、2.30 GHz、三级高速缓存： 15 MB，Turbo：支持、7.2GT/s，内存总线：1333MHz、95 W） 英特尔®至强®处理器 E5-2630L （6C/12T、2.00 GHz、三级高速缓存： 15 MB，Turbo：支持、7.2GT/s，内存总线：1333MHz、60 W） 英特尔®至强®处理器 E5-2637 （2C/4T、3.00 GHz、三级高速缓存： 5 MB，Turbo：支持、6.4GT/s，内存总线：1600MHz、80 W） 英特尔®至强®处理器 E5-2640 （6C/12T、2.50 GHz、三级高速缓存： 15 MB，Turbo：支持、7.2GT/s，内存总线：1333MHz、95 W） 英特尔®至强®处理器 E5-2643 （4C/8T、3.30 GHz、三级高速缓存： 10 MB，Turbo：支持、6.4GT/s，内存总线：1600MHz、130 W） 英特尔®至强®处理器 E5-2650 （8C/16T、2.00 GHz、三级高速缓存： 20 MB，Turbo：支持、8.0GT/s，内存总线：1600MHz、95 W） 英特尔®至强®处理器 E5-2650L （8C/16T、1.80 GHz、三级高速缓存： 20 MB，Turbo：支持、8.0GT/s，内存总线：1600MHz、70 W） 英特尔®至强®处理器 E5-2660 （8C/16T、2.20 GHz、三级高速缓存： 20 MB，Turbo：支持、8.0GT/s，内存总线：1600MHz、95 W） 英特尔®至强®处理器 E5-2665 （8C/16T、2.40 GHz、三级高速缓存： 20 MB，Turbo：支持、8.0GT/s，内存总线：1600MHz、115 W） 英特尔®至强®处理器 E5-2667 （6C/12T、2.90 GHz、三级高速缓存： 15 MB，Turbo：支持、7.2GT/s，内存总线：1600MHz、130 W） 英特尔®至强®处理器 E5-2670 （8C/16T、2.60 GHz、三级高速缓存： 20 MB，Turbo：支持、8.0GT/s，内存总线：1600MHz、115 W） 英特尔®至强®处理器 E5-2680 （8C/16T、2.70 GHz、三级高速缓存： 20 MB，Turbo：支持、8.0GT/s，内存总线：1600MHz、130 W） 英特尔®至强®处理器 E5-2690 （8C/16T、2.90 GHz、三级高速缓存： 20 MB，Turbo：支持、8.0GT/s，内存总线：1600MHz、135 W） |
|
| 内存插槽 | 24个（每个 CPU 12个 DIMM， 4个通道，每个通道 3个插槽） | |
| 内存插槽类型 | DIMM (DDR3) | |
| 内存容量（最小 -最大） | 2 GB - 768 GB | |
| 内存保护 |
高级 ECC、内存纠错 SDDC (Chipkill™) 支持热备份内存 支持内存镜像 支持层级备用内存 |
|
| 内存说明 |
最多 8个内存模块 /CPU和 UDIMM(低电压或标准 )或四层级 RDIMM；最多 12个内存模块/CPU和单层级或双层级 RDIMM或单层级、双层级或四层级低负载(LR)DIMM。 每组的两对通道内均有相同模块的内存镜像（每组 4个模块）， 4个通道内都有相同模块的层级备份或性能模式（每组 4个模块）。 |
|
| 接口 | ||
| USB端口 | 10个 USB 2.0端口（正面 2个、背面 4个、内部 2个用于备份设备、 1个 USB记忆棒、 1个 uSSD） | |
| 图形（15针） | 2个 VGA接口(正面 1个 VGA，可选) | |
| 串行 1（9针） | 1个串行 RS-232-C，可用于 iRMC S3 或系统或共享 | |
| LAN/以太网服务器 | 2个 Gbit/s以太网（ RJ45）加上 2个 1Gbit/s作为默认模块板载 LAN,升级选件为 4个 1Gbit/s（RJ45）或 2个 10Gbit/s（SFP+） | |
| 维修 LAN（RJ45） | 1个专用管理 LAN 端口，用于 iRMC S3（10/100/1000Mb/s）服务 LAN流量可切换到共享板载千兆位 LAN端口如配置有模块集成板载 LAN 2个 10Gb/s，则共享 10Gb/s(SPF+)管理 LAN作为选件前端管理 LAN 端口作为选件 | |
| 板载或集成控制器 | ||
| RAID 控制器 | 对于配备 RAID 0/1/10或 SAS LTO 设备（英特尔 C600）的硬盘驱动器， 4个端口用于英特尔内部 3G SATA和 SAS（作为选件“Patsburg B”）见下列组件 RAID控制器 | |
| SATA 控制器 | 英特尔® C600,1个 SATA通道用于 ODD | |
| LAN控制器 |
英特尔®1350以太网控制器、 2个 10/100/1000 Mbit/s 以太网（ I/O加速）、加上 2个 1 Gbit/s 作为默认模块化板载 LAN，所带升级选件为 4个 1 Gbit/s 或 2个 10Gbit/s 从 PXE服务器通过 LAN 进行 PXE启动，iSCSI启动（也是无盘启动） |
|
| 远程管理控制器 | 集成式远程管理控制器（iRMC S3，带有 32 MB内存，包括图形控制器），与 IPMI 2.0兼容 | |
| 插槽 | ||
| PCI-Express 3.0 x8 | 5个半高插槽 | |
| PCI-Express 3.0 x16 | 2个半高插槽（需要第二个处理器） | |
| 插槽说明 |
在配置时，模块 LAN控制器可能占用 1个 PCle Gen3×8插槽。 在配置时，模块 RAID控制器可能占用 1个 PCle Gen3×8插槽。 重要：5个 PCle 插槽由第一个处理器提供支持。7个 PCle 插槽（包括 2个 PCle×6）由两个处理器提供支持。 |
|
| 存储驱动器托架 | 2.5英寸基本单元（最大 16×2.5）或 3.5英寸基本单元（最大 6×3.5） | |
| 可访问驱动器托架 |
1×5.25/0.5英寸，用于 ODD 1×5.25/1.6英寸，用于 ODD或备份设备 1×5.25/0.5英寸，用于本地维修显示 |
|
| 可访问驱动器说明 | 所有可能的选件在相关的系统配置均中有描述。 | |
| 驱动器托架（特定基本单元） | ||
| 存储驱动器托架 | 6个 3.5英寸热插拔 SAS/SATA | 2.5英寸可扩展×2.5英寸热插拔 SAS/SATA |
| 存储驱动器托架配置 | 最大 6×3.5” | 最大 16×2.5” |
| 可选可访问驱动器 | 1×3.5/1.6英寸托架，用于备份设备（占用 2×3.5英寸硬盘） LTO 5.25”或 DAT/RDX 3.5”均可 | |
| 系统概述 | ||
| 风扇数量 | 5个 | |
| 风扇配置 | 冗余/热插拔 | |
| 风扇说明 | 4＋1冗余 | |
| 操作面板 | ||
| 操作按钮 |
On/off开关 复位按钮 NMI 按钮 标识按钮 |
|
| LED状态指示灯 |
系统状态（橙色/黄色） 指示（蓝色） 硬盘访问（绿色） 电源（琥珀色/绿色） 系统背面： 系统状态（橙色/黄色） 指示（蓝色） LAN连接（绿色） LAN速度（绿色 /黄色） |
|
| 维修显示 | 可选：ServerView 本地维修显示（ LSD） | |
| BIOS | ||
| BIOS特性 |
基于 ROM的设置实用程序 恢复 BIOS BIOS设置存储和还原 通过 USB设备更新本地 BIOS 主要 Windows和 Linux版本的在线更新工具 通过 ServerView Update Manager进行本地和远程更新 SMBIOS V2.4 支持远程 PXE启动 支持远程 iSCSI启动 |
|
| 操作系统和虚拟化软件 | ||
| 认证或支持的操作系统和虚拟化软件 |
Microsoft® Hyper-V™ Server 2008 R2 Microsoft® Windows Server® 2008 R2 数据中心 Microsoft®Windows Server® 2008 R2 企业版 Microsoft®Windows Server® 2008 R2 标准版 Microsoft® Windows® Web Server 2008 R2 Microsoft® Windows HPC Server® 2008 R2 Suite Microsoft® Windows® Small Business Server 2011 高级插件 Microsoft® Windows® Small Business Server Standard 2011 Microsoft® Windows® Server 2008 数据中心 Microsoft® Windows ® Server 2008 企业版 Microsoft® Windows® Server 2008 标准版 Microsoft® Windows® Web Server 2008 VMware vSphere™ 5.0 Embedded VMware vSphere™ 5.0 VMware vSphere™ 4.1 VMware vSphere™ 4.1 Embedded VMware vSphere™ 4.1 Installable VMware vSphere™ 4.0 VMware vSphere™ 4.0 Embedded VMware vSphere™ 4.0 Installable Novell SUSE Linux Enterprise Server 11 Novell SUSE Linux Enterprise Server 10 Novell SUSE Linux Enterprise Server 10，带 XEN Red Hat® Enterprise Linux 6 Red Hat® Enterprise Linux 5 Red Hat® Enterprise Linux 5，带 XEN Citrix® XenServer™ |
|
| 操作系统说明 | 对于其它版本的 Linux可根据需求而定 | |
| 服务器管理 | ||
| 标准 |
ServerView 套件– 部署： SV Installation Manager SV Scripting Toolkit SV Deployment Manager (30天试用版) ServerView套件– 控制： SV Operations Manager 包括 PDA 和 ASR & R (故障预分析；自动服务器恢复和重启) SV Performance Management SV Power Management SV RAID Manager ServerView套件 – 维护： SV Remote Management (iRMC) SV Update Management (BIOS、固件、 Windows 驱动器和 SV代理) SV Asset Management SV Online Diagnostics ServerView套件 – 集成： SV集成包，比如，用于微软系统中心、 Nagios、HP、SIM、HP NNM、 IBM Tivoli、 Altiris 部署解决方案及其它 |
|
| 可选 |
ServerView套件 -部署 SV Deployment Manager (完整版 ) ServerView套件 – 维护 iRMC 高级包，包括高级影像改道(AVR)和远程存储 ServerView套件 – 动态化 SV Virtual-IO Manager (VIOM) SV Resource Orchestrator 虚拟化版 (ROR VE) SV Resource Orchestrator 云计算版 (ROR CE) ServerView套件– 集成 SV集成包，用于 Fujitsu ManageNow®解决方案 |
|
| 尺寸/重量 | ||
| 机架（宽 x深 x高） | 482.6mm （含挡板） x 445mm（不含挡板） x 770×86.9 mm | |
| 机架安装深度 | 735mm | |
| 机架高度单元 | 2U | |
| 19英寸机架式 | 是 | |
| 重量 | 可达 25 kg | |
| 重量说明 | 实际重量根据配置而有所不同。 | |
| 机架安装套件 | 作为选件提供 | |
| 环境 | ||
| 运行环境温度 | 10-35°C | |
| 运行相对湿度 | 10-85% （无凝结） | |
| 运行环境 | FTS 04230-数据中心指南（安装位置） | |
| 噪音排放 | 根据 ISO 7779进行测量，根据 ISO 9296进行宣布 | |
| 声压（LpAm） | 低噪音模式：最小 25 dB(A)、最大 29 dB(A) (空闲) /最小 27 dB(A)、最大 32 dB(A) (运行) | |
| 性能模式：48 dB(A) (空闲) /最小 48 dB(A)、最大 68 dB(A) (运行) | ||
| 声功率(LWAd; 1B = 10dB) | 低噪音模式：最小 4.1 B、最大 4.5 (空闲) /最小 4.1 B、最大 4.9 B (运行) | |
| 性能模式：6.5 B (空闲) / 最小 6.5 B、最大 8.2 B (运行) | ||
| 电气值 | ||
| 电源配置 | 1-2x 450W/800W 热插拔电源 | |
| 单个电源最大输出 | 450/800 W (能效为 94% ) | |
| 电源效率 | 94% (PSU 负载为 50%, CSCI “白金”认证产品) | |
| 热插拔电源输出 | 450/800 W (能效为 94%) | |
| 热插拔电源冗余 | 是 | |
| 额定电压范围 | 100 V - 240 V | |
| 额定频率范围 | 47 Hz - 63 Hz | |
| 最大额定电流 | 8.2A (100 V) /3.3A (240 V) | |
| 基本配置额定电流 | 100V-240V/待定 | |
| 有效功率（最小配置） | 53W | |
| 有效功率（最大配置） | 830W | |
| 视在功率（最大配置） | 873VA | |
| 热辐射 | 2988.0 kJ/h (2832.1 BTU/h) | |
| 电源说明 | 如果功率超过电源限值，启动电源保护装置适应系统性能。 | |
| 存储磁盘 |
SSD SAS、6 Gb/s、400 GB、二级高速缓存 SLC、热插拔、2.5英寸、Enterprise SSD SAS、6 Gb/s、200 GB、二级高速缓存 SLC、热插拔、2.5英寸、Enterprise SSD SAS、6 Gb/s、100 GB、二级高速缓存 SLC、热插拔、2.5英寸、Enterprise HDD SATA、6 Gb/s、500 GB、 7200 rpm、热插拔、 3.5英寸、economic HDD SATA、6 Gb/s、500 GB、 7200 rpm、热插拔、 3.5英寸、business critical HDD SATA、6 Gb/s、500 GB、 7200 rpm、热插拔、 2.5英寸、business critical HDD SATA、6 Gb/s、250 GB、 7200 rpm、热插拔、 3.5英寸、economic HDD SATA、6 Gb/s、250 GB、 7200 rpm、热插拔、 2.5英寸、business critical HDD SATA、6 Gb/s、2TB、 7200 rpm、热插拔、 3.5英寸、business critical HDD SATA、6 Gb/s、1TB、 7200 rpm、热插拔、 3.5英寸、business critical HDD SATA、6 Gb/s、1TB、 7200 rpm、热插拔、 2.5英寸、business critical HDD SATA、3 Gb/s、2TB、 7200 rpm、热插拔、 3.5英寸、business critical HDD SAS、6 Gb/s、900 GB、10000 rpm、热插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、600 GB、15000 rpm、热插拔、 3.5英寸、Enterprise HDD SAS、6 Gb/s、600 GB、10000 rpm、热插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、450 GB、15000 rpm、热插拔、 3.5英寸、Enterprise HDD SAS、6 Gb/s、450 GB、10000 rpm、热插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、300 GB、15000 rpm、热插拔、 3.5英寸、Enterprise HDD SAS、6 Gb/s、300 GB、15000 rpm、热插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、300 GB、10000 rpm、热插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、146 GB、15000 rpm、热插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、73 GB、15000 rpm、热插拔、 2.5英寸、Enterprise |
|
| 备份驱动器 |
第 5代 DDS (用于 3.5英寸 HDD托架)、 36 GB、3 MB/s、半高、 USB 2.0 第 5代 DDS 、3.5英寸、36 GB、3 MB/s、半高、USB 2.0 第 6代 DDS、80 GB、6 MB/s、半高、USB 2.0 LTO3HH Ultrium、400 GB、60 MB/s、半高 SAS 3Gb/s LTO4HH Ultrium、800 GB、120 MB/s、半高、SAS 6Gb/s LTO5HH Ultrium、1500 GB、140 MB/s、半高、SAS 6Gb/s RDX 驱动器、160 GB、320 GB、500 GB、1 TB、25 MB/s、半高、USB 2.0 |
|
| 光驱 | DVD Super Multi、(8xDVD/DVD+RW、6xDVD-RW、5xDVD-RAM; 24xCD/CD-R、16xCD-RW)、纤薄型、 SATA I | |
| RAID 控制器 |
集成式 RAID 5/6控制器、HDD SAS 6 Gb、Fujitsu、8个内部端口 RAID级别： 0、1、10、 5、50、6、60、512 MB 高速缓存、可选 BBU (基于 LSI SAS2108) 集成式 RAID 0/1控制器、 SAS/SATA 6 Gb、Fujitsu、8 个内部端口 RAID级别：0、1、10、无 BBU支持 (基于 LSI SAS2008) |
|
| 光纤通道控制器 |
光纤通道主机总线适配器 1 x 8 Gb Qlogic QLE2560 MMF LC式 光纤通道主机总线适配器 2 x 8 Gb Qlogic QLE2562 MMF LC式 光纤通道主机总线适配器 1 x 8 Gb Emulex LPe1250 MMF LC式 光纤通道主机总线适配器 2 x 8 Gb Emulex LPe12002 MMF LC式 |
|
| LAN 控制器 |
融合网络适配器 2 x 10 Gb Emulex OCe10102 以太网控制器 1 x 1 Gb 英特尔 ®Gigabit CT 桌面适配器 以太网控制器 1 x 1 Gb 英特尔 ® PRO/1000 PF服务器适配器 以太网控制器 2 x 10 Gb FUJITSU 以太网控制器 2x10Gbit PCIe x8 D2755 SFP+lp 以太网控制器 2 x 10 Gb FUJITSU共享 10Gb 管理 LAN 配置 以太网控制器 2 x 10 Gb FUJITSU 升级套件，2x Gbit 和 2x 10Gbit板载 以太网控制器 2 x 1 Gb FUJITSU LAN 适配器 D2735-2 以太网控制器 2 x 1 Gb FUJITSU升级套件至 4x Gbit 板载 以太网控制器 4 x 1 Gb FUJITSU 以太网控制器 4x1Gbit PCIe x4 D2745 Cu 以太网控制器 4 x 1 Gb FUJITSU升级套件至 6x Gbit板载 InfiniBand HCA 1 x 40 Gb Mellanox InfiniBand HCA 1 x 56 Gb Mellanox InfiniBand HCA 2 x 40 Gb Mellanox InfiniBand HCA 2 x 56 Gb Mellanox |
|
| 机架基础架构 | 理线器, 用于 asym. 19 英寸 PRIMECENTER 机架 2U理线器, 用于 PRIMECENTER和第三方机架 | |
