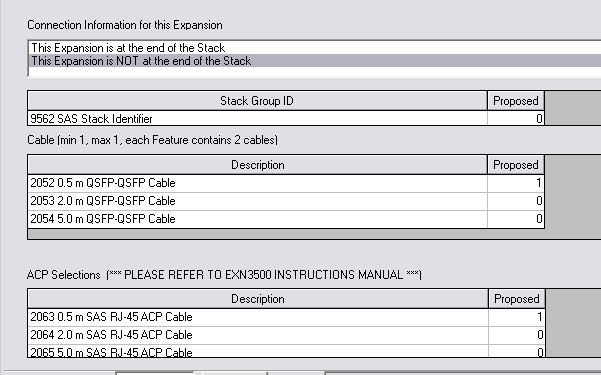

在connection information for this expansion选择中:
This expansion is at the end of the stack表示是SAS堆叠环路中的第一个扩展柜,即直连机头的一个扩展柜。
This expansion is NOT at the end of the stack表示是不是SAS堆叠环路中的第一个扩展柜,即不直连机头,而是连接上一个扩展柜的扩展柜。
在一个SAS堆叠环路中,最多可以连接10个扩展柜。
Stack group ID(9562)为SAS堆叠环路标识。如选择一,则该扩展柜在第一个SAS堆叠环路中,以此类推,如果有多个SAS堆叠环路,可以平均分配环路中扩展柜的数量。
以上配置,直接跟SAS环路数量,SAS端口数量关联,所以必须配置正确,否则系统会报错。
在Cable选项中:
#FC2052/2053/2054提供两根连接扩展柜的SAS连接线。cable的数量,系统会根据扩展柜在SAS堆叠环路中的位置自动机选,长度可以根据机房实际连接长度更改。 在ACP selections 选项中:
#FC2063/2064/2065提供一根在SAS架构中连接扩展柜的控制链路连接线。该线的数量e-config系统会根据扩展柜在SAS堆叠环路中的位置自动机选,长度可以根据机房实际连接长度更改。
